產品概述
點擊次數：3106

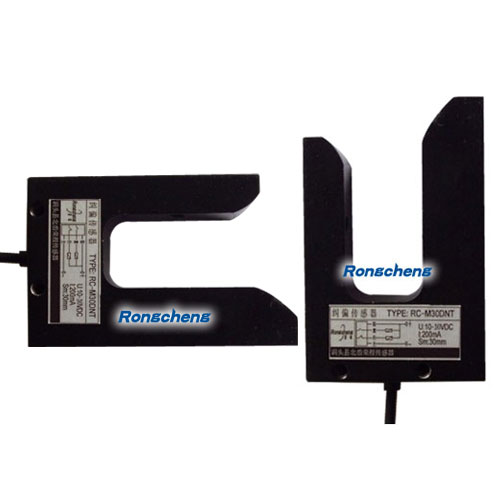

糾偏傳感器的工作原理：
“糾”是糾正，矯正，“糾偏”就是糾正偏差。調整性糾偏與徹底性糾偏的差別是兩者的糾偏幅度不一樣。調整性糾偏：根據實際需要，只做最小范圍的調整與糾正。徹底性糾偏：全部、大范圍的糾正偏差。當糾偏感應器B發出紅外光/可見光監測卷材的運行，將信號發送給控制器A。控制器發現卷材有位置漂移后，根據控制者預先設定的指令，通過驅動器D控制糾偏框架C擺動，糾正卷材位置。卷材自動糾偏系統使用光電傳感器，檢測卷材邊緣位置，將測得的位置誤差信號送入控制器，經過控制單元判斷處理后，控制驅動電機，將發生偏差位置的卷材糾正到正確的位置。糾偏系統提供幾種不同的檢測方式：檢邊、跟線或對中。原理是通過對射光電檢測物體在傳感器上的位置并輸出電壓或電流信號，一般在卷繞上用的比較多，始終要保持卷材側面整齊一致而采取的技術操作。因為卷材邊緣一旦沒有對齊就會引起后續的工作出錯，導致材料浪費或停工調整。光電檢測開關檢測單邊的位置以拾取位置偏差信號，再將位置偏差信號進行邏輯運算產生控制信號，輸出DC24V電壓信號用來驅動外部執行機構，修正物料運行時的蛇型偏差控制物料直線運動。所以在處理加工卷材的時候，改正偏向或偏差這個過程稱之為糾偏。①主要應用于印刷包裝、造紙、薄膜、，無紡布等行業需要控制卷邊齊整的場合。 ②內量智能單片機控制 ③糾偏響應速度可調節 ④帶可提供單電眼或雙電眼糾偏跟蹤 ⑤跟線和跟邊自定。
技術參數：
檢測方式： 對射式偏位比例型。
電壓：10-36VDC； 傳感器材質為鋁殼。
輸出狀態：有NPN/PNP常開、常閉可選。
棕線： 正極。
黑線： 信號輸出。
白線： 接地。
蘭線： 負極。
